Знакомство с ROS2. Практикум: cоздаем систему издатель-подписчик

@
#

Создадим простой пример с двумя нодами:

  • Первая нода будет публиковать сообщения типа String в топик "chatter"
  • Вторая нода будет подписываться на этот топик и выводить полученные сообщения

Нода-издатель (Publisher)

Bash
#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from std_msgs.msg import String

class MinimalPublisher(Node):
    def __init__(self):
        super().__init__('minimal_publisher')  # Имя ноды
        # Создаем паблишер, который будет отправлять сообщения типа String в топик 'chatter'
        self.publisher_ = self.create_publisher(String, 'chatter', 10)  # 10 - размер очереди
        timer_period = 1.0  # секунды
        # Создаем таймер, который будет вызывать функцию timer_callback каждую секунду
        self.timer = self.create_timer(timer_period, self.timer_callback)
        self.i = 0

    def timer_callback(self):
        # Создаем сообщение
        msg = String()
        msg.data = f'Hello World: {self.i}'
        # Публикуем сообщение
        self.publisher_.publish(msg)
        # Выводим информацию о публикации
        self.get_logger().info(f'Publishing: "{msg.data}"')
        self.i += 1

def main(args=None):
    # Инициализация ROS2
    rclpy.init(args=args)

    # Создаем экземпляр ноды
    minimal_publisher = MinimalPublisher()

    # Запускаем ноду
    rclpy.spin(minimal_publisher)

    # Уничтожаем ноду и завершаем работу
    minimal_publisher.destroy_node()
    rclpy.shutdown()

if __name__ == '__main__':
    main()

Нода-подписчик (Subscriber)

Bash
#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from std_msgs.msg import String

class MinimalSubscriber(Node):
    def __init__(self):
        super().__init__('minimal_subscriber')  # Имя ноды
        # Создаем подписчика на топик 'chatter', который будет вызывать
        # функцию listener_callback при получении сообщения
        self.subscription = self.create_subscription(
            String,              # Тип сообщения
            'chatter',           # Имя топика
            self.listener_callback,  # Функция обратного вызова
            10)                  # Размер очереди
        self.subscription  # Предотвращает предупреждение о неиспользуемой переменной

    def listener_callback(self, msg):
        # Обрабатываем полученное сообщение
        self.get_logger().info(f'I heard: "{msg.data}"')

def main(args=None):
    # Инициализация ROS2
    rclpy.init(args=args)

    # Создаем экземпляр ноды
    minimal_subscriber = MinimalSubscriber()

    # Запускаем ноду
    rclpy.spin(minimal_subscriber)

    # Уничтожаем ноду и завершаем работу
    minimal_subscriber.destroy_node()
    rclpy.shutdown()

if __name__ == '__main__':
    main()

Как это работает

  1. Инициализация ROS2: rclpy.init(args=args) инициализирует систему ROS2.
  2. Создание нод:
    • MinimalPublisher и MinimalSubscriber — это классы, наследующие от базового класса Node.
    • При создании ноды мы задаем ей имя: super().__init__('minimal_publisher').
  3. Паблишер:
    • Создается с помощью self.create_publisher(String, 'chatter', 10), где:
      • String – тип сообщения
      • 'chatter' – имя топика
      • 10 – размер очереди сообщений
  4. Подписчик:
    • Создается с помощью self.create_subscription(String, 'chatter', self.listener_callback, 10), где:
      • String – тип сообщения
      • 'chatter' — имя топика
      • self.listener_callback — функция, которая будет вызвана при получении сообщения
      • 10 – размер очереди сообщений
  5. Обмен сообщениями:
    • Паблишер отправляет сообщения через self.publisher_.publish(msg)
    • Подписчик автоматически получает сообщения через функцию обратного вызова listener_callback
  6. Запуск нод:
    • rclpy.spin(node) запускает обработку сообщений и колбэков ноды
    • Нода работает до тех пор, пока не будет вызван rclpy.shutdown()

Запуск примера

Чтобы запустить этот пример, нужно:

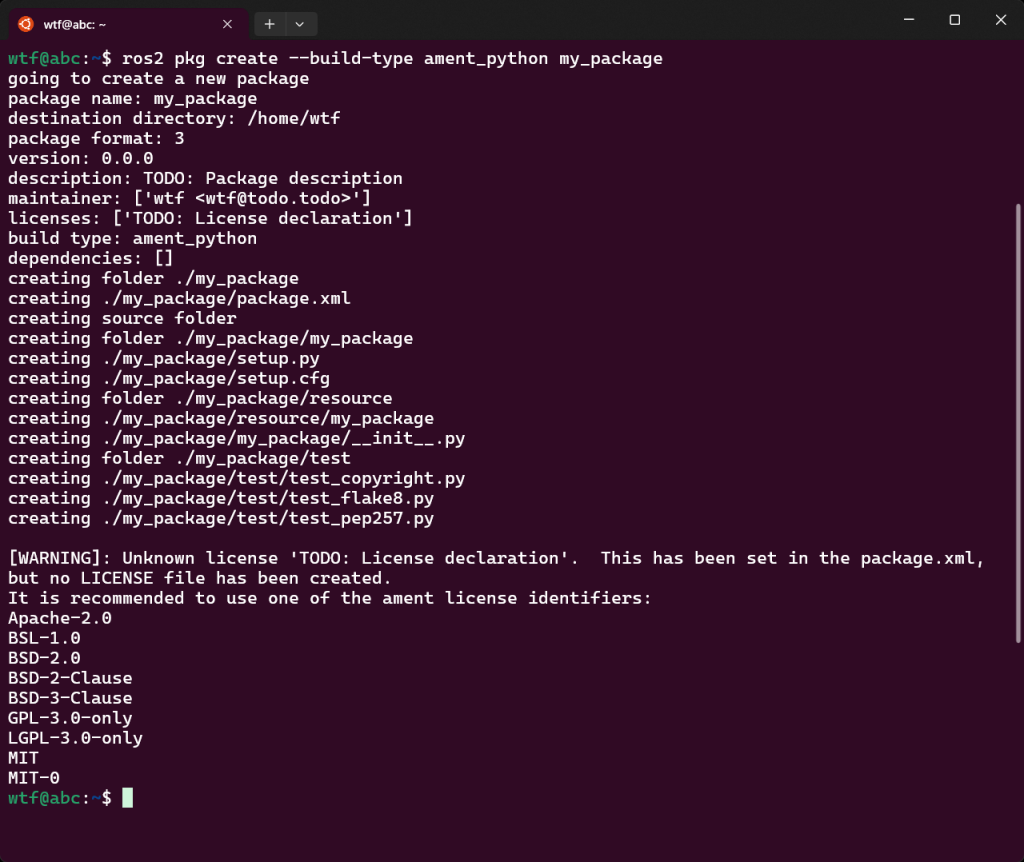

1. Создать пакет ROS2:

Bash
source /opt/ros/jazzy/setup.bash
ros2 pkg create --build-type ament_python my_package

2. Поместить код в файлы my_package/my_package/publisher_node.py

Где создадим Python файлы:

Bash
# Перейдем в директорию пакета
cd my_package
Bash
# Создадим файлы в подкаталоге my_package
touch my_package/publisher_node.py
touch my_package/subscriber_node.py

Добавим код в соответствующие файлы:

Bash
nano publisher_node.py
nano subscriber_node.py

3. Настроим точки входа в setup.py:

Когда мы создаем пакет ROS2 с помощью команды ros2 pkg create, в корневой директории пакета автоматически создается файл setup.py. Нужно открыть этот файл в любом текстовом редакторе:

Bash
nano setup.py

Так выглядит setup.py по умолчанию:

Bash
from setuptools import find_packages, setup

package_name = 'my_package'

setup(
    name=package_name,
    version='0.0.0',
    packages=find_packages(exclude=['test']),
    data_files=[
        ('share/ament_index/resource_index/packages',
            ['resource/' + package_name]),
        ('share/' + package_name, ['package.xml']),
    ],
    install_requires=['setuptools'],
    zip_safe=True,
    maintainer='wtf',
    maintainer_email='wtf@todo.todo',
    description='TODO: Package description',
    license='TODO: License declaration',
    tests_require=['pytest'],
    entry_points={
        'console_scripts': [
        ],
    },
)

Нужно добавить или изменить раздел entry_points в функции setup(). Найдем этот раздел (если он уже есть) или добавим его перед закрывающей скобкой функции setup():

Bash
    entry_points={
        'console_scripts': [
            'talker = my_package.publisher_node:main',
            'listener = my_package.subscriber_node:main',
        ],
    },

Полный файл setup.py после редактирования должен выглядеть так:

Bash
from setuptools import find_packages, setup

package_name = 'my_package'

setup(
    name=package_name,
    version='0.0.0',
    packages=find_packages(exclude=['test']),
    data_files=[
        ('share/ament_index/resource_index/packages',
            ['resource/' + package_name]),
        ('share/' + package_name, ['package.xml']),
    ],
    install_requires=['setuptools'],
    zip_safe=True,
    maintainer='wtf',
    maintainer_email='wtf@todo.todo',
    description='TODO: Package description',
    license='TODO: License declaration',
    tests_require=['pytest'],
    entry_points={
        'console_scripts': [
            'talker = my_package.publisher_node:main',
            'listener = my_package.subscriber_node:main',
        ],
    },
)

Что означают эти точки входа

Каждая строка в разделе 'console_scripts' имеет формат:

Bash
'имя_команды = путь_к_модулю:функция'

Где:

  • имя_команды — это имя, которое будет использоваться для запуска программы через командную строку (например, ros2 run my_package talker)
  • путь_к_модулю — это путь к Python-модулю относительно корня пакета
  • функция — это имя функции в модуле, которая будет вызвана при запуске команды

В нашем примере:

  • talker = my_package.publisher_node:main означает, что команда ros2 run my_package talker будет вызывать функцию main() из файла my_package/publisher_node.py
  • listener = my_package.subscriber_node:main означает, что команда ros2 run my_package listener будет вызывать функцию main() из файла my_package/subscriber_node.py

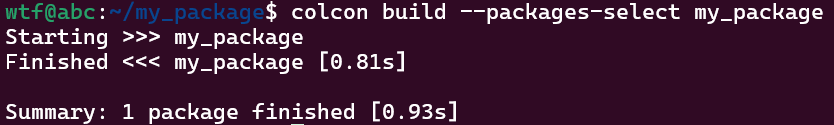

Сохраним файл и соберем пакет

После редактирования сохраним файл и соберем пакет:

Bash
# Соберем пакет
colcon build --packages-select my_package
# Загрузим настройки окружения
source install/setup.bash

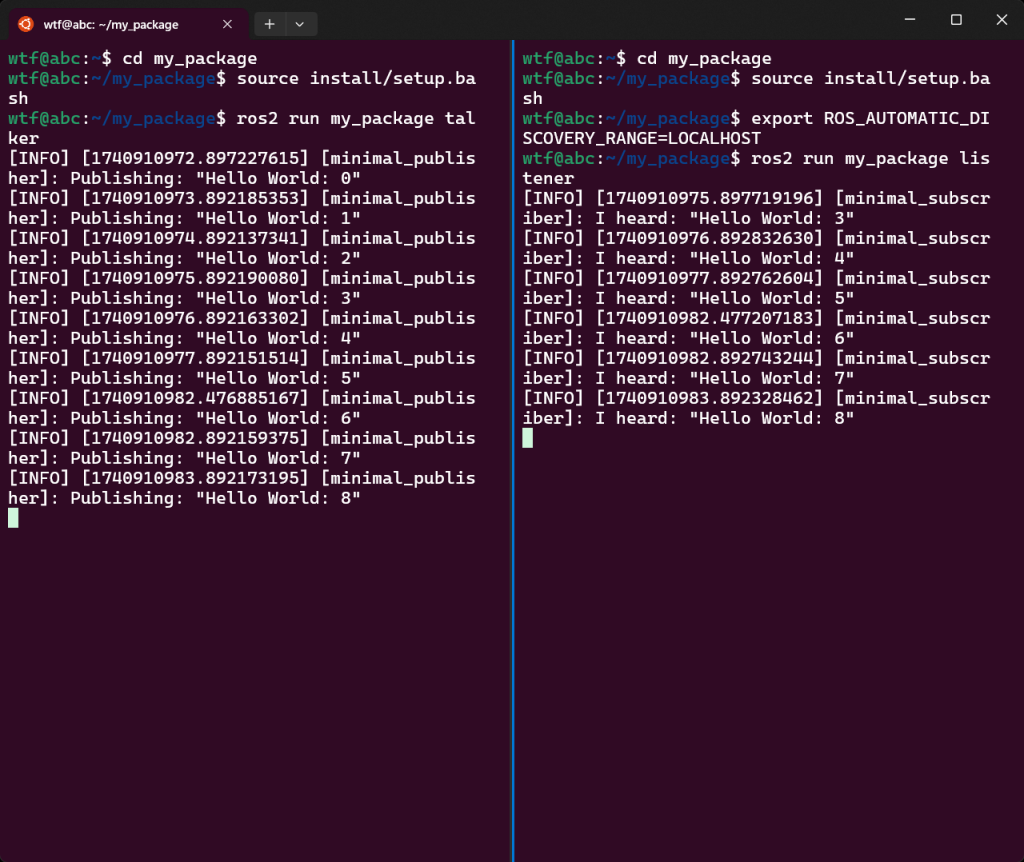

Запуск

Запустим в первом терминале

Bash
# В первом терминале:
source install/setup.bash
ros2 run my_package talker

Запустим во втором терминале:

Bash
# Во втором терминале:
source install/setup.bash
export ROS_AUTOMATIC_DISCOVERY_RANGE=LOCALHOST
ros2 run my_package listener

Команда export ROS_AUTOMATIC_DISCOVERY_RANGE=LOCALHOST используется для ограничения области обнаружения узлов ROS2 только локальным компьютером.

Удаление пакета

Удалим папку с пакетом:

Bash
rm -rf my_package

Перестроим рабочее пространство без этого пакета:

Bash
colcon build

Основные причины перестройки рабочего пространства

  1. Обновление индексов пакетов
    • ROS2 поддерживает индексы доступных пакетов
    • После удаления пакета нужно обновить эти индексы, чтобы система «знала», что пакет больше не доступен
  2. Обновление зависимостей
    • Если другие пакеты зависели от удаленного пакета, они должны быть перестроены
    • colcon build проверит зависимости и перестроит только то, что необходимо
  3. Очистка ссылок
    • В директориях install и build остаются ссылки на удаленный пакет
    • Перестройка обновит эти директории, удалив неактуальные ссылки
  4. Обновление overlay
    • ROS2 использует систему overlay для пакетов
    • Перестройка обновляет overlay, чтобы удаленный пакет не был доступен при использовании команды source install/setup.bash

Перестройку можно пропустить, если:

  • Удаляем весь рабочий каталог целиком
  • Не планируется использовать оставшиеся пакеты из этого рабочего пространства
  • Собираемся создать новое рабочее пространство с нуля

***
