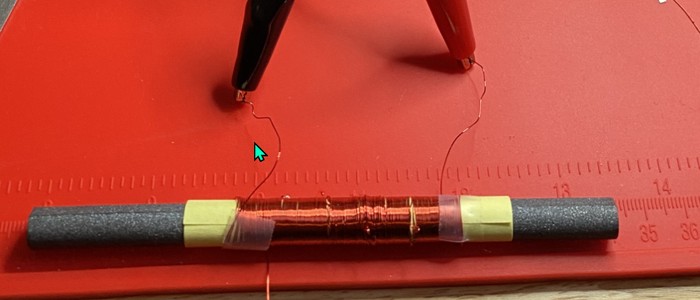

Энтузиаст собрал ферритовую катушку индуктивности с 150 витками, которая показала 2061 мкГн против 5,3 мкГн у воздушной версии. Простая замена воздушного сердечника на ферритовый стержень увеличила индуктивность с 5,3 до 66,4 мкГн при тех же 30 витках провода. Эксперименты показали, что положение катушки на стержне изменяет индуктивность с 78,9 до 85,0 мкГн.
Ферритовые катушки используются в AM-радио как антенна loopstick, которая одновременно ловит магнитную составляющую несущей волны и входит в схему настройки. Первые транзисторные радиоприемники Regency TR-1 и Sony TR-55 уже применяли такие антенны. Высокая магнитная проницаемость феррита обеспечивает рост индуктивности по сравнению с воздушным сердечником.
Для создания катушки использовался провод 28 AWG, который наматывался на ферритовый стержень через бумажную прокладку для легкого снятия. Измерения проводились LCR-метром DE-5000 после зачистки эмалированных концов провода. Эксперименты с двумя стержнями показали разницу: короткий 85 мм дал 66,4 мкГн, длинный 137 мм — 78,9 мкГн при одинаковой катушке.
Автор установил на длинную катушку отводы (taps) через каждые 30 витков, чтобы переключаться между уровнями индуктивности без перемотки. Первый отвод на ~30 витках показал 97,7 мкГн, близко к значению 85,0 мкГн центральной катушки на аналогичном стержне. Отводы применяются в AM-радио для индуктивной связи между контуром настройки и схемой усиления, что снижает паразитные колебания и сохраняет добротность.
